Popis
Skříň

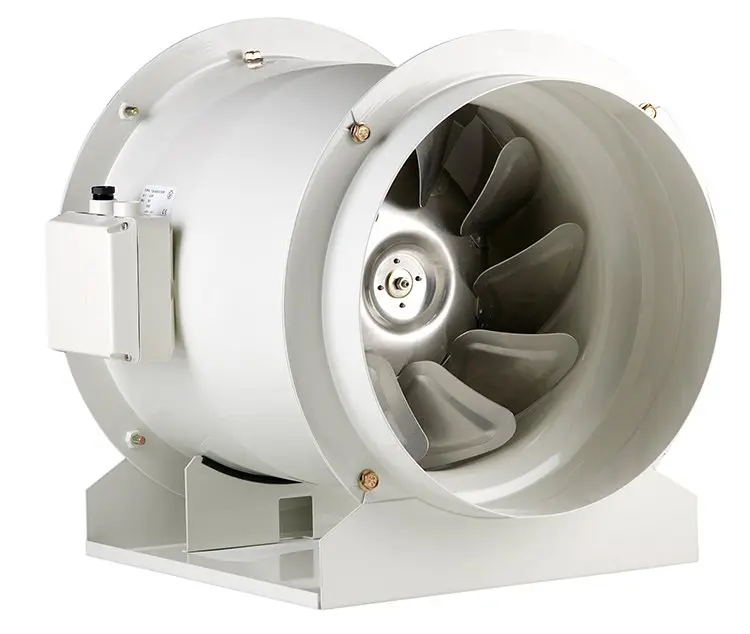

Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty se dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžná kola ventilátorů TD-160 až TD-800 jsou vyrobena z plastu, oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku.
Motor
Střídavé motory ve ventilátorech TD-160 až TD-350 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Ventilátory TD-500 až TD-2000 mají trojí vinutí. TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí. Motory jsou vybaveny tepelnou pojistkou (TD 160–TD 350) nebo tepelnou ochranou (TD 500–TD 6000). Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44 (TD 160–2000), třída izolace F, krytí IP54 (TD 4000 a 6000). Ventilátory TD a TD-T jsou pro napětí 230 V. TD 4000 TRIF (230/400 V) a TD 6000 TRIF, kde je napájecí napětí 400 V.
Svorkovnice
je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.
Regulace otáček
U střídavých motorů s dvojím vinutím (TD 160–350) se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2 nebo změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojím vinutím (TD 500 – TD 2000) se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). TD 4000 a 6000 se dají regulovat pouze změnou napětí. TD 4000 a 6000 TRIF se dají regulovat změnou napětí nebo frekvenčními měniči. TD-T 160-350 není možno regulovat, TD-T 500-800 3V pouze přepínačem otáček INTER 4P.
Montáž
ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je doporučeno použít pružné připojení k potrubí.
Varianty
• TD základní provedení
• TD-T provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100–125)
• TD-T 3V provedení s nastavitelným doběhem 1 až 30 minut, tříotáčkové (pro potrubí DN 150–200)
