Popis

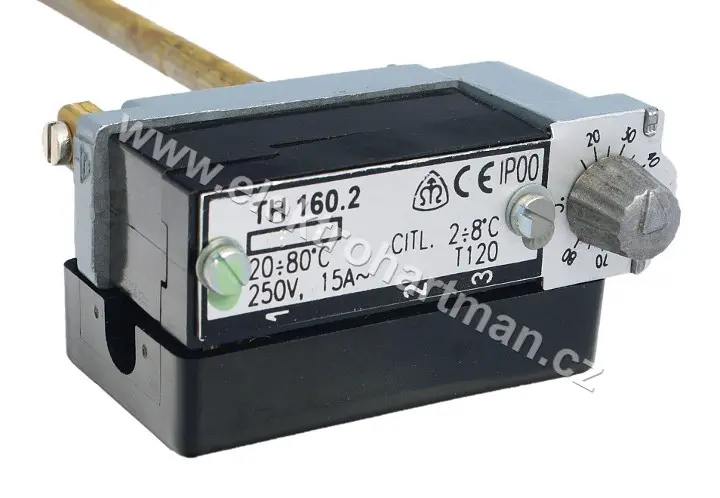

Termostaty řady TH 160 jsou tepelně závislé jednopólové spínače, založené na principu nestejné teplotní dilatace dvou různých kovů. Jsou určeny pro spínání elektrických obvodů, ale nikoliv jako hlavní spínače. Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostaty se vyznačují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu.Popis:Termostaty se skládají ze dvou hlavních částí: teplotního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostaty se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Standardní provedení je opatřeno krytem svorek pro zabránění náhodného dotyku. Požadavek na provedení bez krytu svorek musí být uveden v objednávce.Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. Na přání se k termostatům dodávají ochranné jímky.Nastavení teploty:1. Regulačním knoflíkem u termoslatů TH 160, TH 160.1, TH 160.2, TH 163, TH 164, TH 166, TH 167 a TH 169. Teplotu lze u uživatele přestavit v rámci jmenovitého rozsahu.2. Ve výrobním závodě na základě specifikace v objednávce. Pevně nastavenou teplotu nelze u uživatele dodatečně měnit (TH 162 a TH 165).Technické údaje:Přesnost nastavení: ±10 % z nejvyšší hodnoty jmenovité vypínací teploty nastavené na termostatuPrůměr stonku: 8 mmHmotnost: cca 0,25 až 0,35 kgKrytí: IP 00Životnost: 10 000 cyklůRegulační rozsah: 20-80 °CDiference spínané teploty: 2÷8 KDélka stonku L1 ±3: 315 mmDélka termostatu L ±3: 388 mmJmenovité napětí, proud: 250 V, 15 A stPočet svorek: 3
