Popis

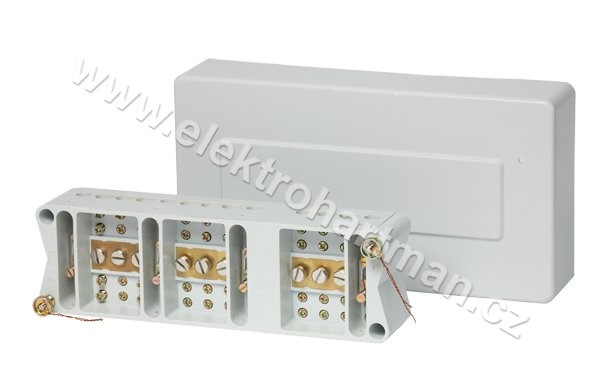

Zkušební svorkovnice ZS 1b (pro čtyřvodičové vedení) je určena pro elektrická zařízení, kde je požadována výměna nebo kontrola měřicích přístrojů během provozu (při odpojování nebo připojování elektroměrů v sekundárních obvodech měřicích proudových a napěťových transformátorů) a kde je nutno dodržet podmínku nepřerušení sekundárních obvodů měřicích proudových transformátorů.Na zkušební svorkovnici se vztahují užitné vzory č. 35005 a 6557.Zkušební svorkovnice ZS 1b je uspořádána tak, že proudové svorky P jsou průběžné. Vodivé spojení sousedních proudových svorek téže polarity je provedeno můstkem M a dotažením šroubů S. Napěťové svorky U jsou rozděleny na dvě poloviny. Vodivé spojení obou polovin svorek je provedeno spojkami K.
