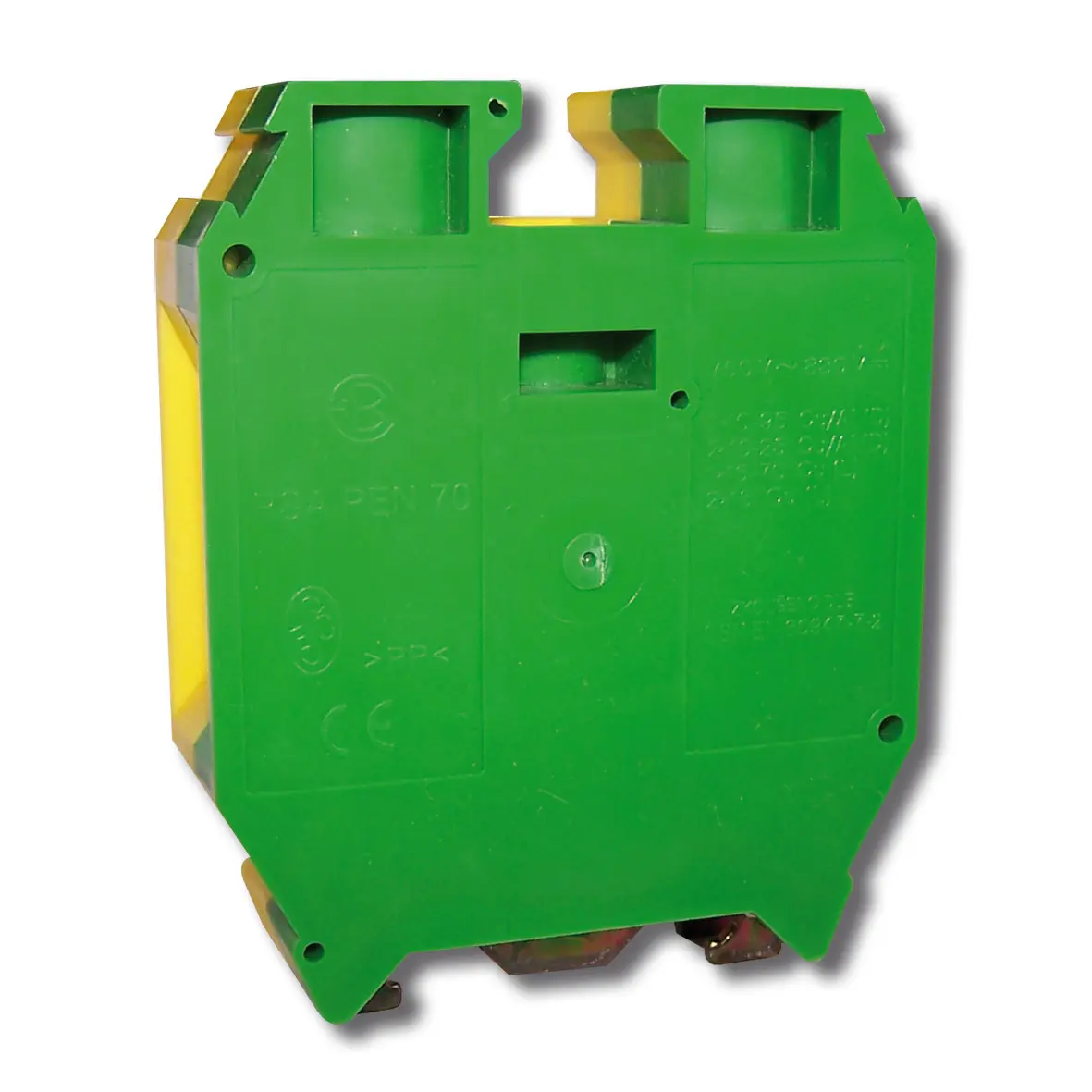

svorka řadová RSA PEN 70 A591231

Detailní popis
svorka řadová RSA PEN 70 A591231

Svorky RSA PE jsou určeny ke spojování ochranných vodičů v soustavě TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou ocelovou lištu TH 35 x 7,5 a TH 35 x 15 s povrchovou úpravou. Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Ocelová lišta, galvanicky pozinkovaná může být použita pouze pro funkci PE. Nosné lišty lze využít jako sběrnice pro funkci PEN jen tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Svorky jsou zkoušeny podle normy ČSN EN 60 947-7-2.
