Popis

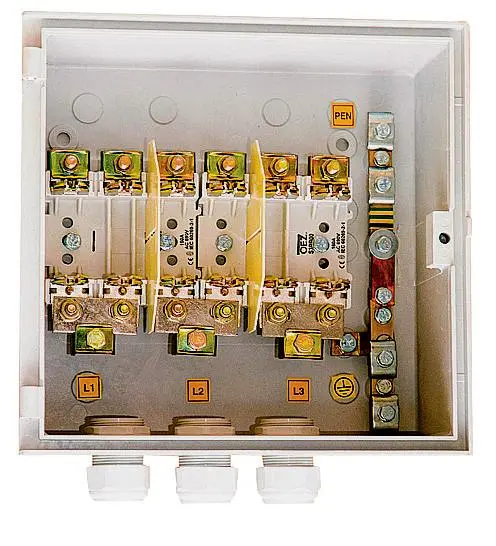

Skříně SP pro venkovní vedení, konstrukční provedení S (na opěrný bod)Základní všeobecné parametry:Jmenovité napětí: 690 VJmenovitá frekvence: 50 HzJmenovitý proud: 160 AVypínací schopnost: 40 kAStupeň krytí: IP 44Konstrukční provedení: S - na opěrný bodOchrana neživých částí: automatickým odpojením od zdrojeOdolnost proti hoření: HB 40,V0 (kategorie B)Přívodní vedení: kabelové Cu – Al 10 - 35 mm2Uzávěr dveří: závěr č. 1 dle PNEPřístrojová výzbroj: 2x sada poj.spodků vel. 00Vnější rozměry (š x v x hl): 300mm x 290mm x 115mmSkříň má spodní vývodky: 3xPoužití: Plastové skříně přípojkové jsou velmi vhodné pro jištění domovních přípojek, provedených kabelovým venkovním vedením v sítích NN.Skříně s označením SP jsou určeny pro použití do zdi, na zeď a do pilíře, na stožáry venkovních vedení a pro rozvody venkovního osvětlení vše do max. průřezu přívodního kabelu 50 mm2.Technický popis:Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC – prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě a UV zářením.Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Barva materiálu skříní je šedá RAL 7035. Jiný barevný odstín je možný pouze při odběru většího množství skříní po dohodě s obchodním oddělením.Skříně se dodávají v provedení pilířovém, na zazdění,do výklenku a na stěnu.Montáž na stožáry venkovního vedení se provede pomocí držáků, které jsou součásti skříně.Přípojnice jsou měděné poniklované, spojovací materiál je pozinkován.
