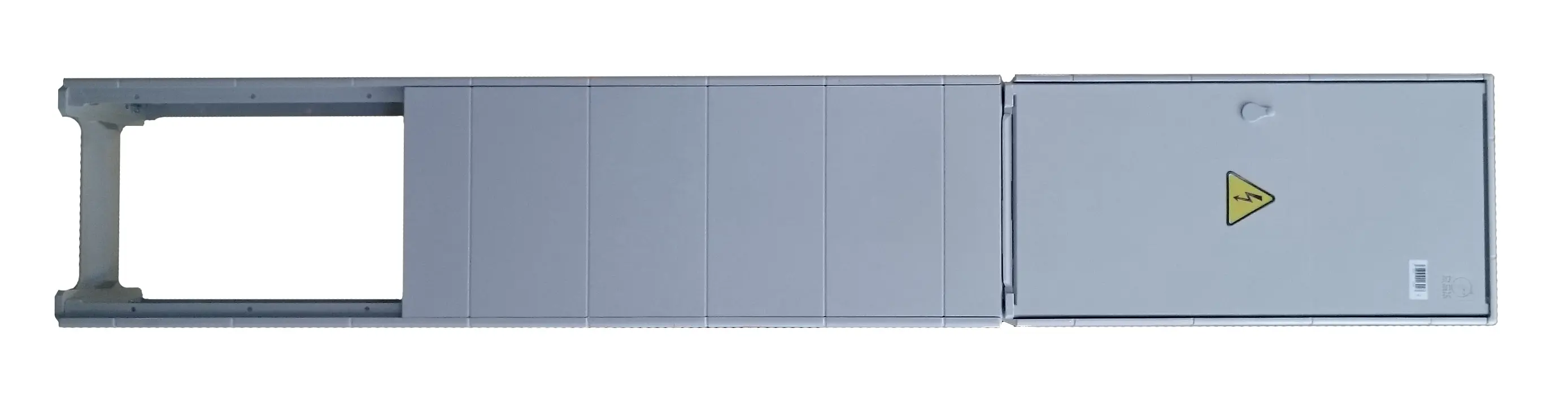

Popis
Technické parametry: Jmenovité napětí Un: 690 V, AC Jmenovité pracovní napětí Ue: do 690 V, AC Jmenovité izolační napětí Ui: 690 V, AC Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 400 A Jmenovitý proud obvodu (jištěného vývodu) Inc: 160 A Jmenovitý proud obvodu (nejištěného vývodu) Inc: 400 A Jmenovitý podmíněný zkratový proud Icc: 40 kA Jmenovitý krátkodobý výdržný proud Icw (nejištěného vývodu): 36 kA / 10 ms Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C Stupeň ochrany krytem: IP44, po otevření dveří IP00 Stupeň mechanické ochrany: IK10 Prostředí EMC: B Zařízení jistící před zkratem (SCPD): pojist.vložky nožové vel. 00 (rozsah vypínání a kategorie užití - char. gG) Zařízení jistící před zkratem nejištěného vývodu: koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. gG) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: 10 ÷ 240 mm2 Max. průřez vývodních vodičů dle poj. spodku: vel. 00 – do 50 mm2 Způsob připojení vodičů jistící prvek: – pojistkový spodek vel.00 - svorka H/M8 přípojnice: pracovní – připojovací V svorka PEN – připojovací V svorka, svorka H/M8 Uzemnění – třmenová svorka PE/M8 Použití: Připojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Rozváděče jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce jistící prvky s připojovacími V svorkami umožňujícími připojení od 10mm2. Kabelové rozváděče osazené praporci tvaru V jsou standardně vybaveny třmeny. V případě kompaktních pilířů může být dodán zvlášť kabelový rozváděč a příslušný pilířový podstavec.
