Popis

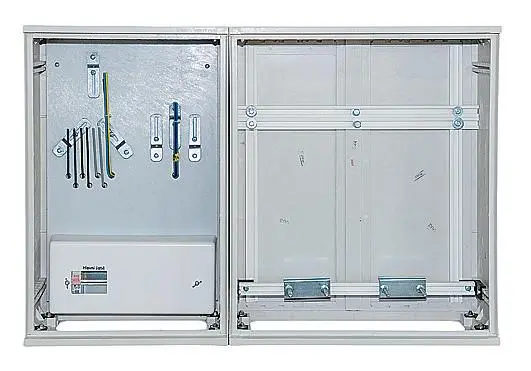

Skříně kombinované vedle sebe V (do výklenku) – elektro, plyn - určeno pro osazení jednoho dvousazbového třífázového elektroměru včetně spínacího prvku sazby (HDO) - přístroje na elektroměrové desce s plombovatelným krytem jističů - el. skříň není osazená hlavním jističem!!! - určeno pro připojení do distribučních sítí ČEZ a E.ONZákladní všeobecné parametry:Jmenovité napětí: 230 / 400 VJmenovitá frekvence: 50 HzJmenovitý proud: do 40 A (na zakázku do 80 A)Vypínací schopnost: 10,40 kAStupeň krytí: IP 44 / IP 20Konstrukční provedení: V - do výklenkuOchrana neživých částí: automatickým odpojením od zdrojeOdolnost proti hoření: HB 40, V0 (kategorie B)Přívodní vedení: Cu – Al do 16 mm2Uzávěr dveří: závěr č.7 dle PNEPřístrojová výzbroj: - 1x můstek PEN - řadové svorky - 1x jistič 2B1 (pro HDO) - příruba pro uchycení regulátoru a plynoměruVnější rozměry (š x v x hl): 930mm x 600mm x 240mmPoužití:Plastové skříně elektroměrové v kombinaci se skříněmi plynoměrovými, přípojkovými jsou určeny převážně pro rodinné domy, rekreační chaty, apod.Technický popis:Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC – prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě a UV zářením.Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Barva materiálu skříní je šedá RAL 7035.Jiný barevný odstín je možný pouze při odběru většího množství skříní po dohodě s obchodním oddělením. Elektroměrové, přípojkové, plynoměrové skříně je možno osadit do sestav ES - vedle sebe pevným spojením skříní.Montáž a umístění skříně: Umístění plynoměrových skříní musí odpovídat příslušné normě / TPG. Montáž plynového zařízení může provádět pouze oprávněná organizace k tomu pověřená. Dle umístění skříně (výklenek, pilíř, sestava) je nutno provést otvory do průměru 100 mm pro odfuk regulátoru skupiny II:a) kdekoliv v levém i pravém boku skříněb) kdekoliv ve střeše nebo v zádech skříněPřípojnice jsou měděné poniklované, spojovací materiál je pozinkován.
