Popis

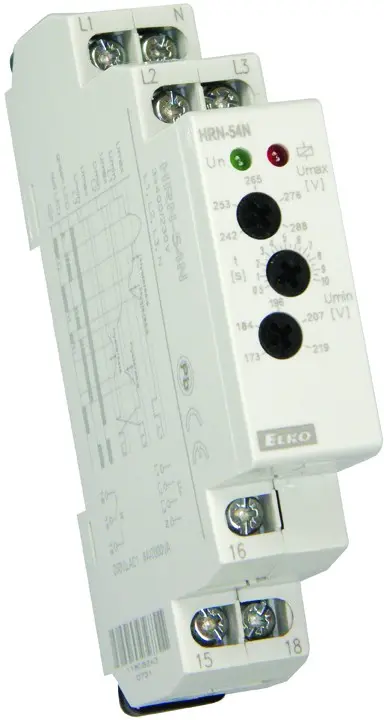

Používá se pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení). POPIS Monitoruje velikost napětí ve 3-fázové soustavě a hlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne. Napěťové relé ve dvou provedeních: HRN-54: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází HRN-54N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé. TECHNICKÉ PARAMETRY napájecí a hlídané napětí HRN-54: 3 x 400 V HRN-54N: 3 x 400 V/ 230 V horní úroveň (Umax): 105 – 125% hlídaného napětí spodní úroveň (Umin): 75 – 95% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA) v provedení 1-MODUL, upevnění na DIN lištu
