Popis

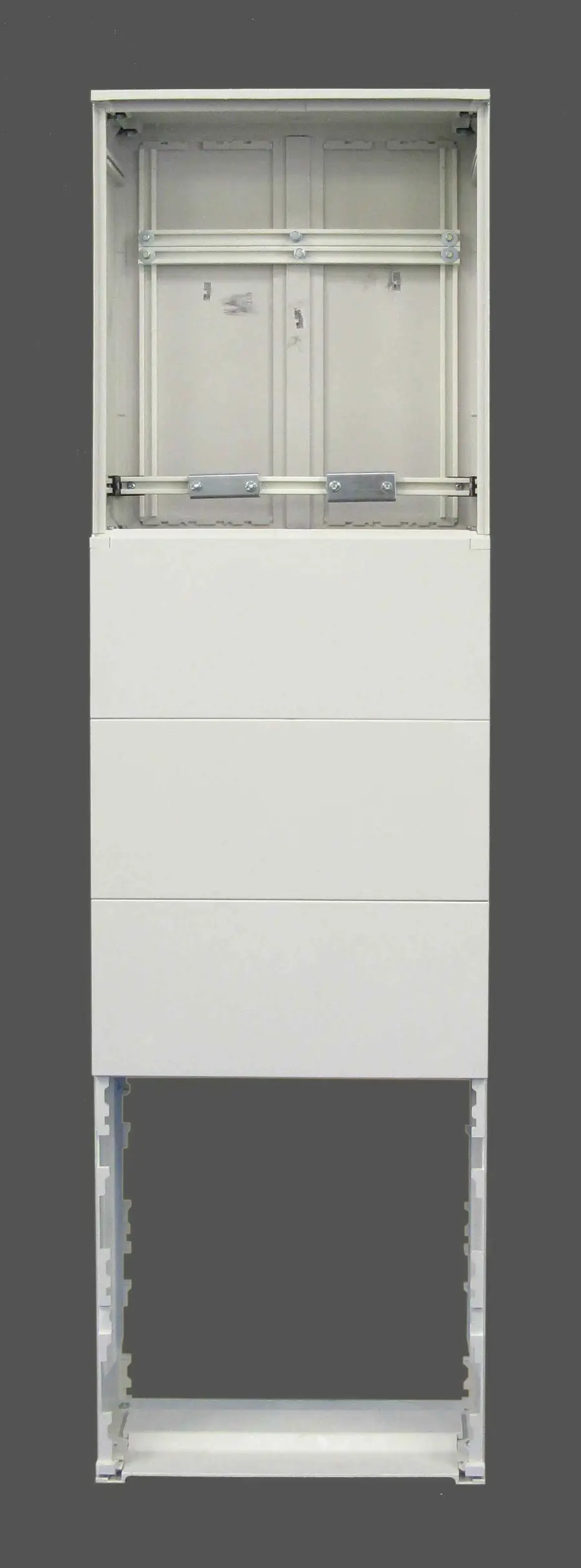

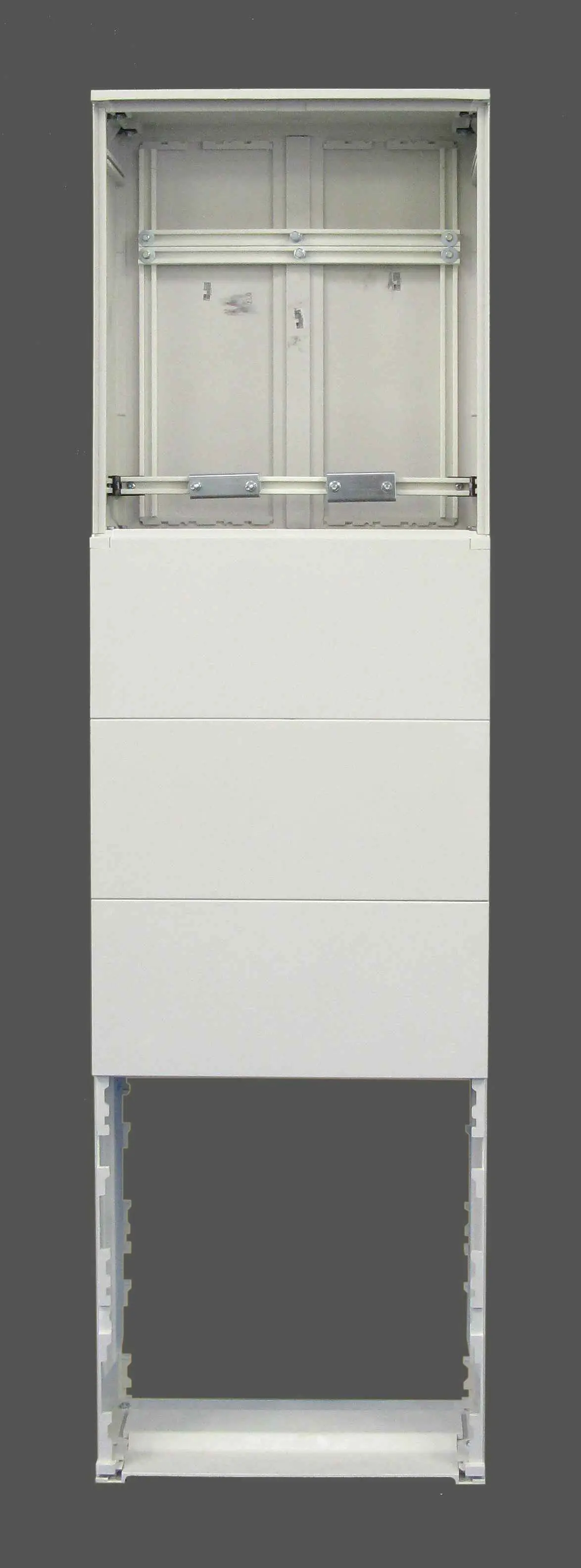

Skříň plynoměrová HUP PL2/NK7 ESTA v pilíři /03198/Skříň plynoměrová - HUP - konstrukční provedení K - kompaktní pilíř - přístrojová výzbroj: příruba pro uchycení regulátoru a plynoměruTechnický popis:Skříň je vyrobena z tvrzeného polyesteru, který je odolný proti povětrnostním vlivům, vodě a UV záření.Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhašivý. Barvamateriálu je šedá RAL 7035.Rozměr skříně je 530 x 1930 x 240 mm, výška podstavce je 1330 mm, výška samotné skříně je 600 mm.Skříň je vhodná pro regulační soustavu se vstupním napojením na PE 25 (32), s kulovým uzávěremHUP, regulátorem B 6, B 10, B 25 s připojovacím prvkem pro plynoměr do velikosti G 6, a výstupnímpotrubím. Vstupní tlak 50 – 400 kPa, výstupní tlak 2 kPa (dle nastavení regulátoru). Výkon (průtok) je6/10/25 m3 (n)/hod.Skříně jsou určeny k montáži plynových měřících zařízení, jsou vhodné pro domovní regulátorydle normy ČSN EN 12 279 a TP G 609 01. Dle umístění skříně (výklenek, pilíř, sestava) je nutno provéstotvory do průměru 100 mm pro odfuk regulátoru skupiny II:a) kdekoliv v levém i pravém boku skříněb) kdekoliv ve střeše nebo v zádech skříněMontáž a umístění skříně: Umístění elektro skříně musí odpovídat příslušné normě ČSN, umístění plynové skříně musí odpovídat příslušné normě TPG. Montáž plynového zařízení může provádět pouze oprávněná organizace k tomu pověřená.Montážní postup skříní pilířových:Pilířové skříně jsou určeny pro instalaci jako samostatně volně stojící skříně.Montáž provádíme do výkopu, přičemž velikost výkopu je dána rozměrempodstavce. Doporučená hloubka výkopu je dána spodní hranou dolního víkapodstavce.1. Dno výkopu důkladně zhutníme a vyrovnáme nejlépe betonovou, popř. pískovouvrstvou.2. Po uložení a vyrovnání pilířové skříně demontujeme dveře a přední víkapodstavce.3. Vložíme trubky a postupně zasypáváme volný prostor (doporučujeme dospodní části použít písek nebo betonovou směs).4. Po připojení trubek osadíme zpět víka podstavce a dveře skříně.5. U skříní PL vysypeme montážní prostor pískem až po hranici horního víka,aby nedocházelo k hromadění plynu.Tento postup platí pro skříně PL1, PL2, ER xxx a ES + 100 xxx dle tabulky elektroměrovýchskříní pro osazení na pilíř
