Popis

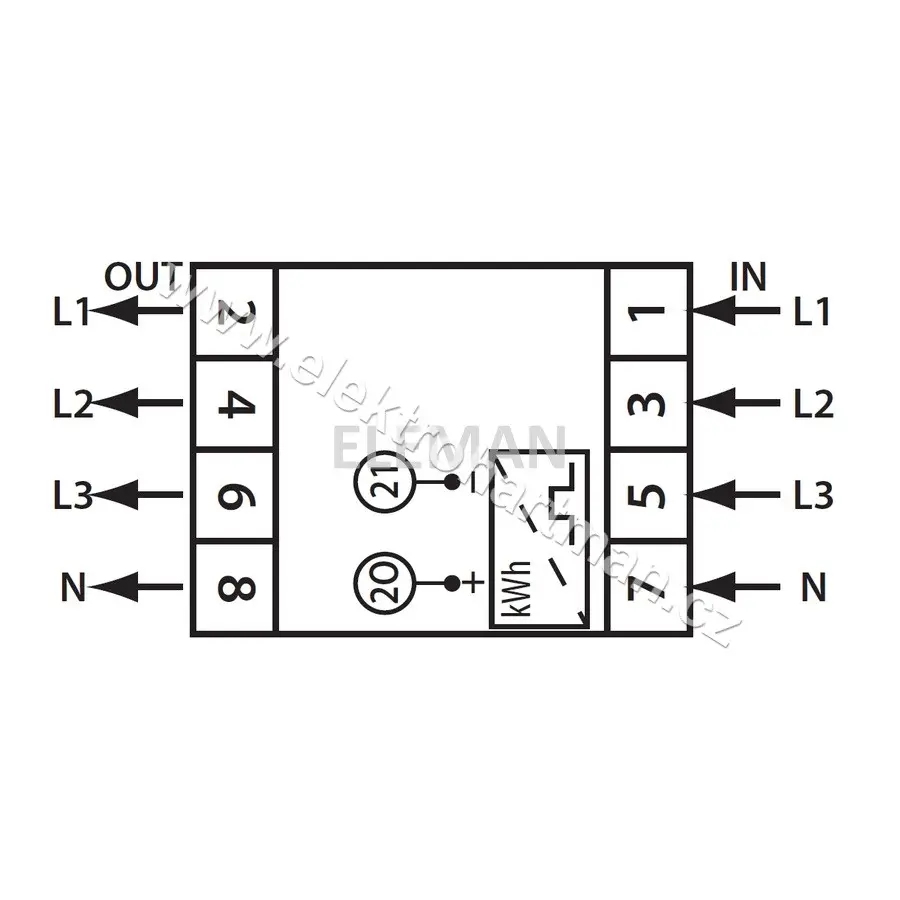

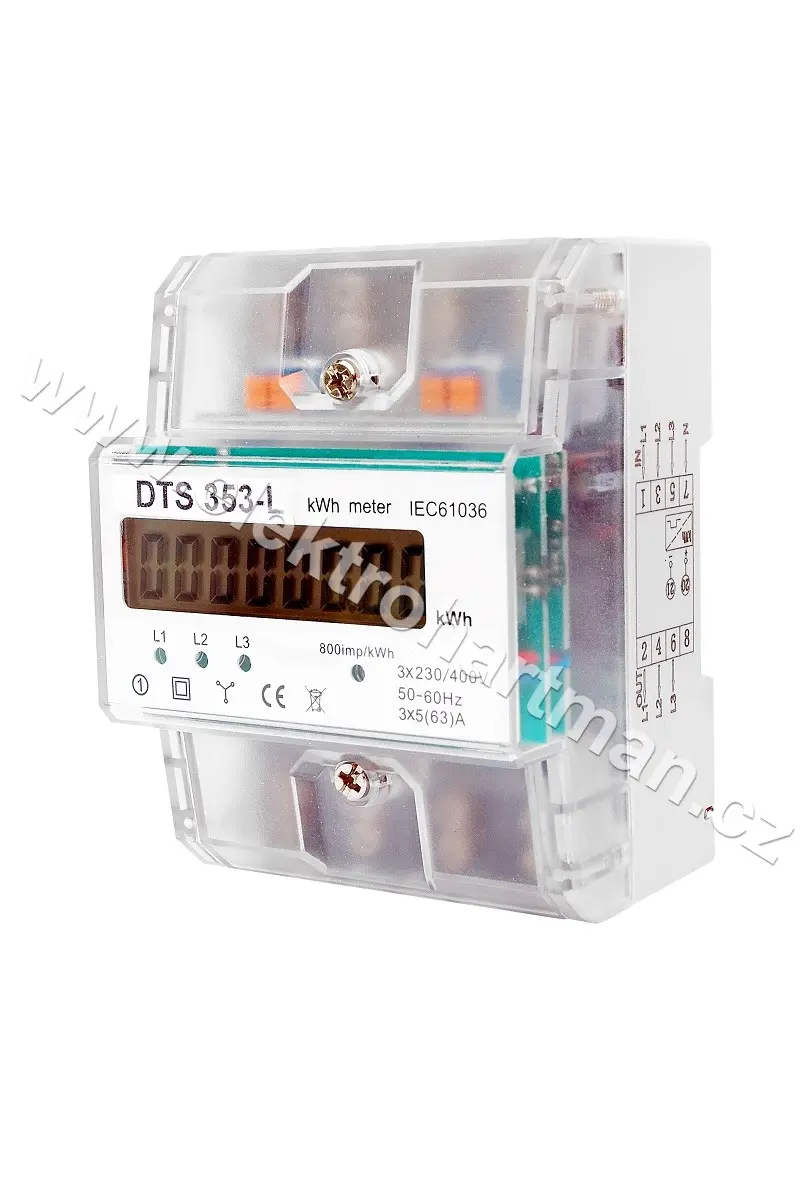

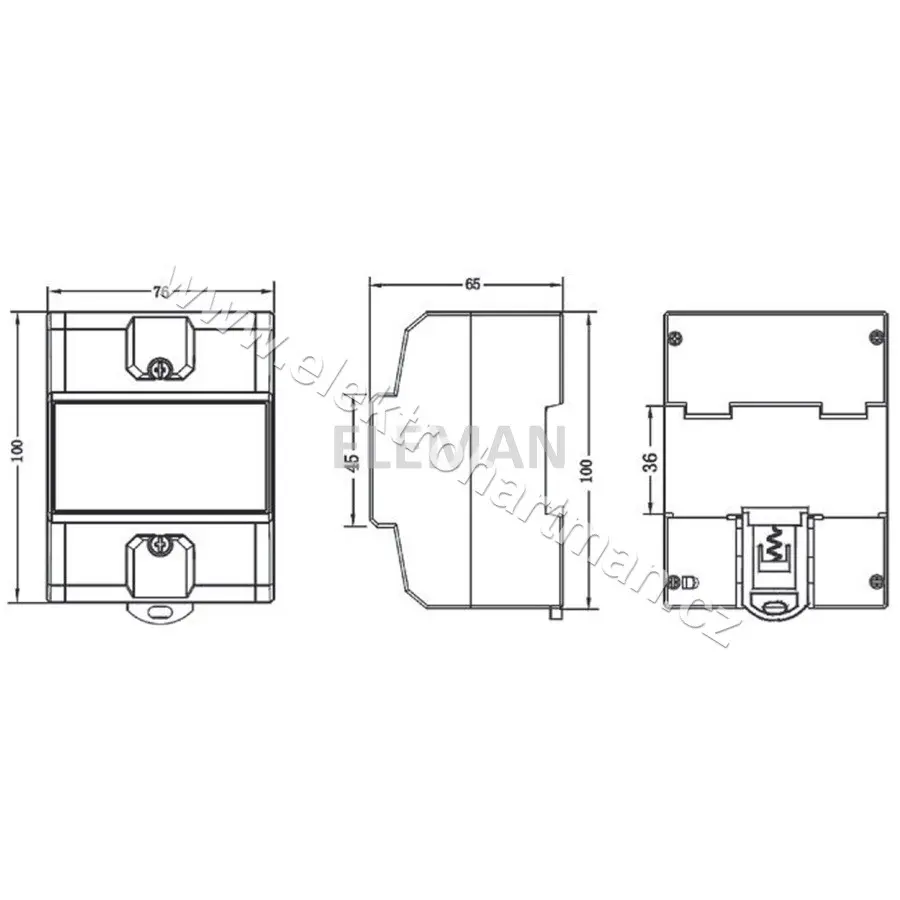

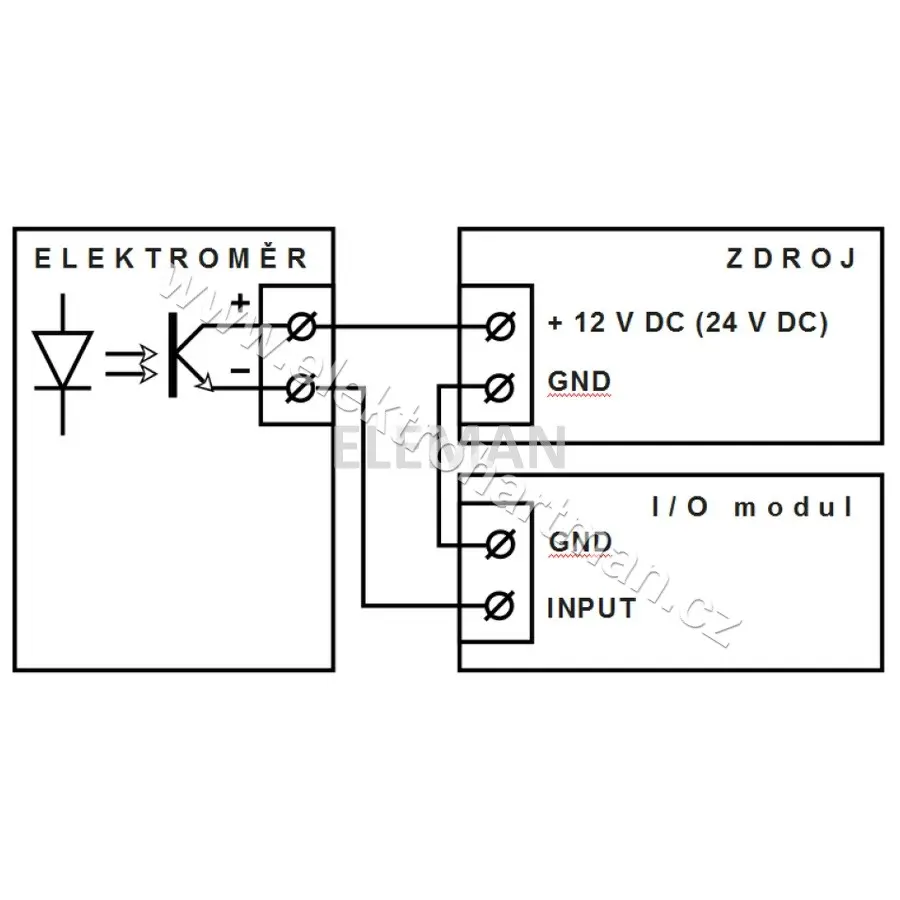

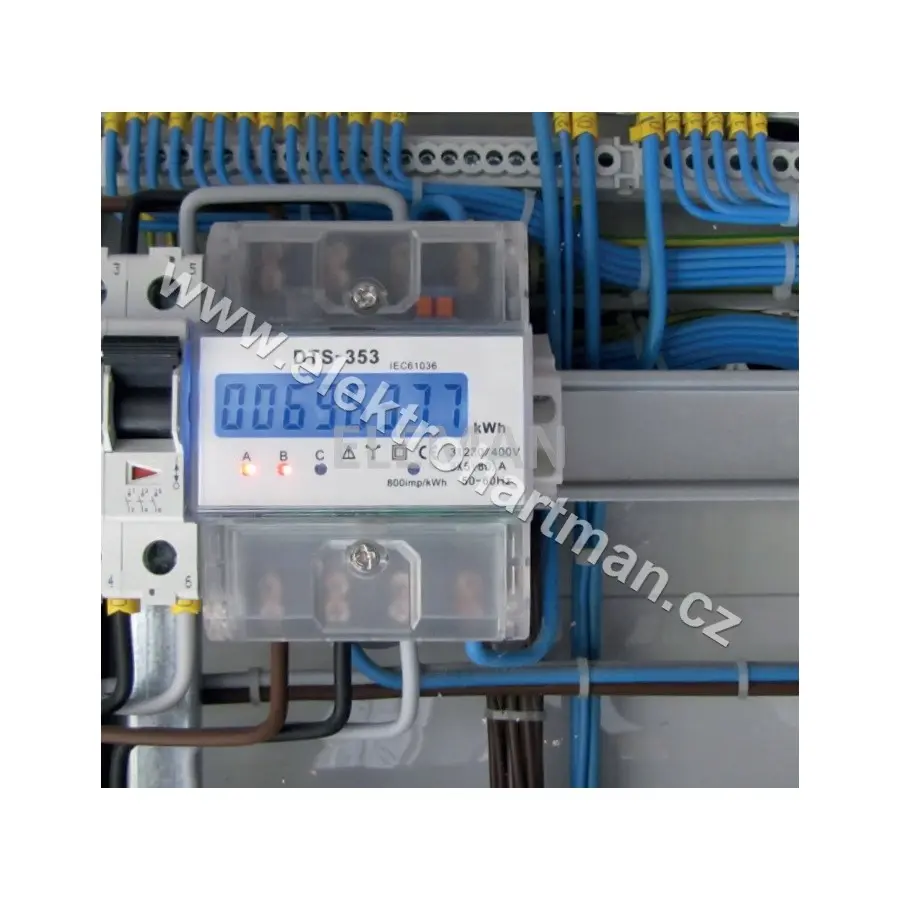

Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružná měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 80 A, velký podsvícený LCD display zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez přivedeného napájení po dobu až 10ti let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup (800imp. / 1kWh ==> 1x bliknutí = 0,00125 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 76 mm (4,5 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 25 mm2, svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Utahovací moment šroubů : svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 2 W.--- Informace o S0 výstupu ---S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení. Potřebujete znát množství energie, které elektroměr změřil? Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie.Napětí ... 12~27 V DCProud... 27 mAŠířka impulzu ... 90 msLimitní hodnoty:max. 60 V DCmax. 50 mAPřímé měření až 80A (od 0,02A do 80A)Třída přesnosti 1LCD displaySO impulsní výstupMontáž na nosnou TS lištu (DIN)Šířka 76mm (4,5 modulu)Krytí IP20Technické parametry: - Jmenovité napětí 3x230V /400V , +15% /- 20% - Proudový rozsah až 80A (měří již od jednotek mA) - Frekvence 50Hz - Zkušební výstup LED – 800 imp./kWh - Indikace odběru LED (A,B,C) - Zobrazení na displeji 6+2 (999999,99 kWh) - Vnitřní spotřeba max. 0,2W ; max. 8VA - Náběhový proud 0,4% lb - Impulsní výstup SO (DIN 43864)otevřený kolektor - Napětí 12-27V DC - Proud 27mA - Max. délka vodiče 20m - Šířka pulsu 90ms - Svorky číslo 20(+), 21(-) - Max. relativní vlhkost průměrná 75% - Krátkodobá maximální 95% - Rozsah teplot prostředí – okolní teplota -20°C - +70°C
