Popis

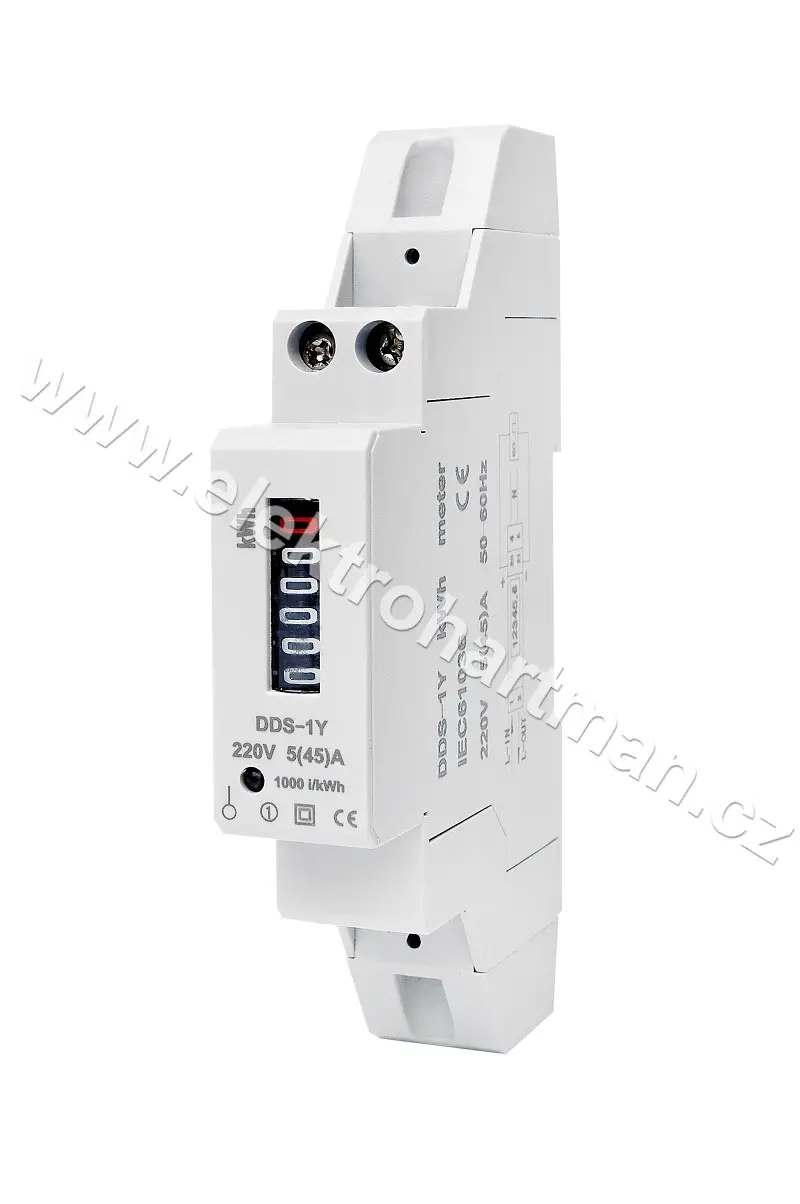

PopisJednofázové elektroměry jsou určené na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách v jednofázových sítích s frekvencí 50Hz. Zapojení elektroměrů je přímé. Umožňují jednoduché měření a odčítání naměřené spotřeby energie v kWh na číslelníku s mechanickým strojkem. Pro centralizované sledování odběru jsou elektroměry vybavené výstupem typu S0.Přímé měření až do 45ATřída přesnosti 1Mechanický číselníkSO impulsní výstupMontáž na nosnou TS lištu (DIN)Šířka 17,5mm (1 modul)Technické údaje: - Jmenovité napětí 230V , +/- 30% - Proudový rozsah do 45A (měří již od jednotek mA) - Frekvence 50Hz - Zkušební výstup LED – 1000 imp./kWh - Zobrazení na displeji 5+1 (99999,9 kWh) - Vnitřní spotřeba max. 0,4W ; max. 8VA - Náběhový proud 0,4%lb - Impulsní výstup – 1000 imp./kWh - Napětí 12-27V DC - Proud 27mA - Max. délka vodiče 20m - Šířka pulsu 90ms - Svorky číslo 20(+), 21(-) - Maximální hodnoty - Napětí 60 V DC - Proud 50 mA - Výběr jističe a vodiče : pro jistič 10A spínací charakteristika B, min. průřez CU vodiče 1,5mm2, pro jistič 16A spínací charakteristika B, min. průřez CU vodiče 2,5mm2 - Max. relativní vlhkost průměrná 75% - Krátkodobá maximální 95% - Rozsah teplot prostředí – okolní teplota -20°C - +70°C
