Popis

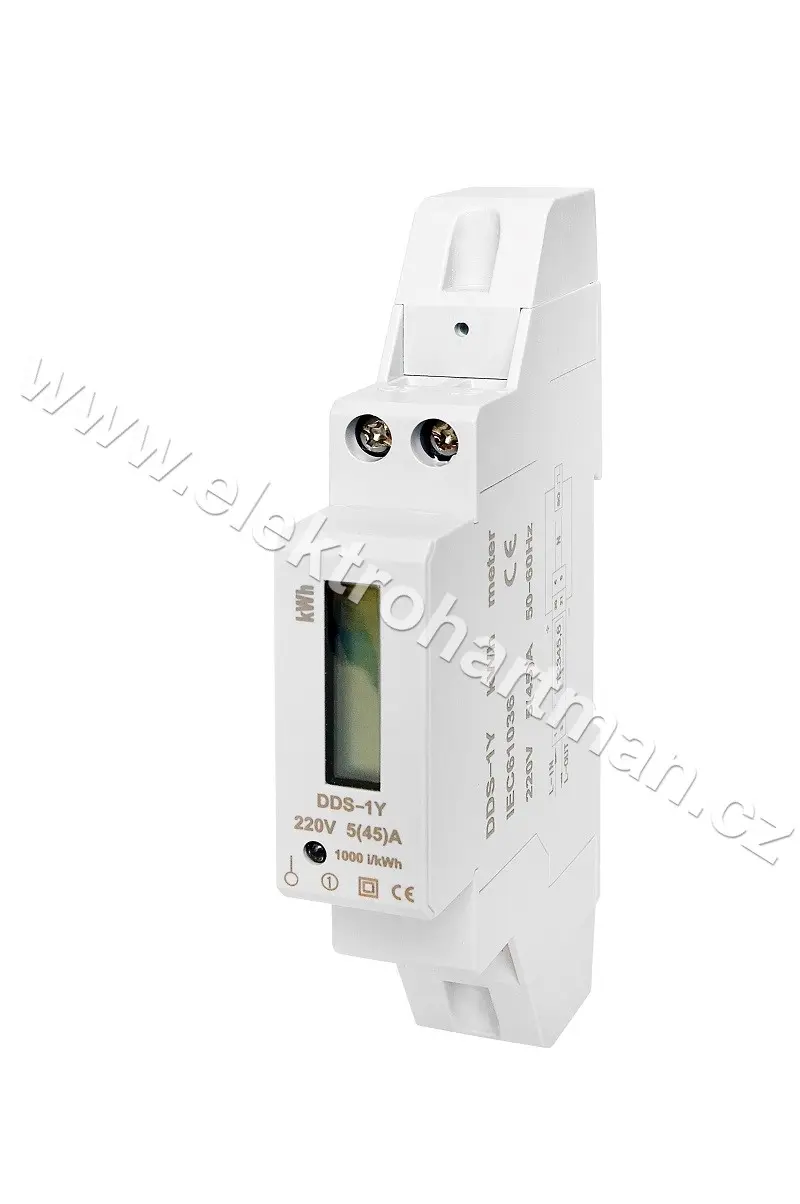

Jednofázový elektroměr s LCD displejem pro střídavé napětí 1x230 V, 50Hz , slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružná měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 45 A, LCD display zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez přivedeného napájení po dobu až 10ti let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 6 mm2, svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Utahovací moment šroubů : svorka č. 1 a 3 = 1,5 - 2,5 Nm, svorka č. 4 a 6 = 1,5 - 2,5 Nm. svorka č. 20 a 21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 0,4 W.--- Informace o S0 výstupu ---S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení. Potřebujete znát množství energie, které elektroměr změřil? Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie.Napětí ... 12~27 V DCProud... 27 mAŠířka impulzu ... 90 msLimitní hodnoty:max. 60 V DCmax. 50 mAPřímé měření až do 45ATřída přesnosti 1LCD displaySO impulsní výstupMontáž na nosnou TS lištu (DIN)Šířka 17,5mm (1 modul)Technické údaje: - Jmenovité napětí 230V , +/- 30% - Proudový rozsah do 45A (měří již od jednotek mA) - Frekvence 50Hz - Zkušební výstup LED – 1000 imp./kWh - Zobrazení na displeji 5+1 (99999,9 kWh) - Vnitřní spotřeba max. 0,4W ; max. 8VA - Náběhový proud 0,4%lb - Impulsní výstup – 1000 imp./kWh - Napětí 12-27V DC - Proud 27mA - Max. délka vodiče 20m - Šířka pulsu 90ms - Svorky číslo 20(+), 21(-) - Maximální hodnoty - Napětí 60 V DC - Proud 50 mA - Výběr jističe a vodiče : pro jistič 10A spínací charakteristika B, min. průřez CU vodiče 1,5mm2, pro jistič 16A spínací charakteristika B, min. průřez CU vodiče 2,5mm2 - Utahovací moment 2-5nM - Max. relativní vlhkost průměrná 75% - Krátkodobá maximální 95% - Rozsah teplot prostředí – okolní teplota -20°C - +70°C
