Popis
Informace
Regulátor je určen k vestavbě do potrubí zasunutím, slouží pro automatickou regulaci průtoku pro přívod nebo odvod vzduchu z kanceláří, v objektech bytové výstavby, školách atd. Zajišťuje konstantní hodnotu průtoku vzduchu nezávisle na tlakových podmínkách v potrubní síti.
• pro přívod nebo odvod
• jednoduchá konstrukce regulátoru
• dobré regulační vlastnosti
• snadné zaregulování rozsáhlých zařízení
• snadné čištění a údržba
• nízká hladina hluku
• snadná instalace
Konstrukce

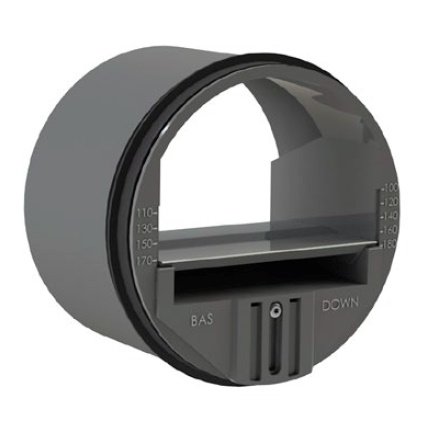

Regulátor průtoku se skládá z plastového tělesa a regulačního ústrojí, které je nastaveno na požadovaný průtok. Při zvětšení průtoku vzduchu vzroste rozdíl tlaků v regulátoru (odběry jsou na čelní ploše regulátoru), dojde k přivření klapky a tím ke zmenšení průtočného průřezu ventilu. Tím opět poklesne průtok na původní hodnotu.
Instalace
Regulátor průtoku vzduchu se instaluje zasunutím do potrubí v předepsané vzdálenosti od distribučního elementu.
V odvodním potrubí je tato vzdálenost minimálně jednonásobek průměru regulátoru.
V přívodním potrubí je tato vzdálenost minimálně trojnásobek průměru regulátoru.
Utěsnění ve zděři nebo potrubí se provádí těsnicím kroužkem, který je součástí regulátoru na jeho obvodu. Před montáží je nutno zkontrolovat neporušenost kroužku. Montáž vodorovně i svisle. Nastavení požadovaného průtoku pomocí šroubu a stupnice na stranách regulační vložky.
Upozornění
Při projektování a montáži je nutno dbát na to, aby pracovní tlak ležel v pracovním rozsahu regulátoru a nepřekročil doporučené hodnoty 50–200 Pa. V opačném případě regulátor neplní svoji funkci a může být zdrojem hluku. Regulátory nesmí být vestavěny do potrubí bez možnosti revize a výměny.
