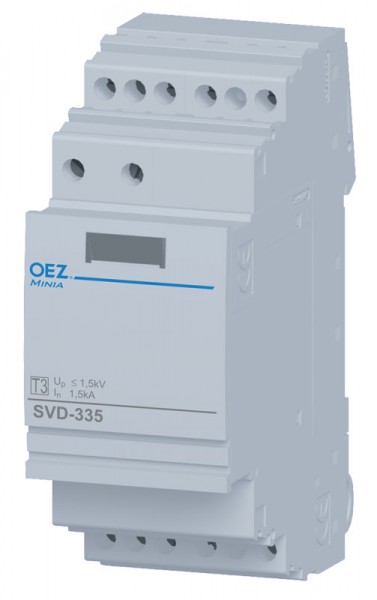

Detailní popis svodič přepětí SVD-335-3N-MZS 4+0 pol /OEZ:38372/
- typ 3, Imax 4,5 kA, Uc AC 335 V, Uc AC 253 V, výměnné moduly, se signalizací, varistor, jiskřiště
Svodiče přepětí SVD
Svodiče přepětí určené pro ochranu zařízení citlivých na přepětí.
Použití zejména v sítích TN-S, TT. Při použití v síti TN-C je třeba propojit svorky N a PE.
Pro jednofázové rozvody je určen SVD-253-1N-MZS a pro třífázové rozvody SVD-335-3N-MZS.
Hlavní prvek tvoří varistor, schopný svádět impulzní proudy v provedení dvoupólovém do 10 kA (8/20 µs) a v provedení čtyřpólovém 4,5 kA (8/20 µs).
Možnost montáže do běžných rozvodnic a rozváděčových skříní Distri.
Konstrukce dvoudílná, sestávající se ze základny a výměnného modulu s vlastním varistorem. V případě poruchy postačí vyměnit modul za nový bez nutnosti odpojovat napájení.
Dálková a vizuální signalizace stavu odpojovacího zařízení (po odpojení je svodič přepětí nefunkční a je
nutné vyměnit výměnný modul).
Svodič přepětí SVD-253-1N-MZS je náhradou „černého“ provedení SVD-250M-ZS uvedeného v katalogu
Modulární přístroje Minia (N1-2008-C). Náhrady jsou detailně uvedeny v převodní tabulce na konci kapitoly.
