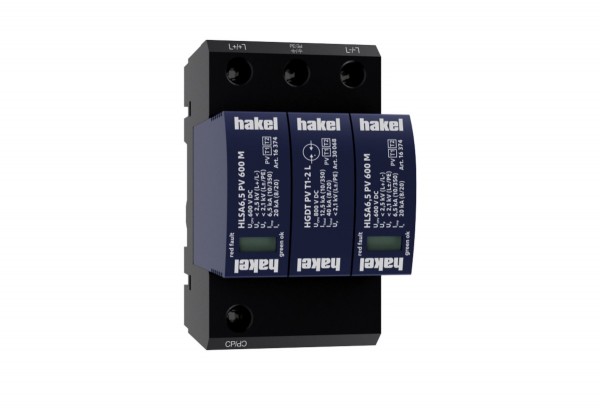

svodič přepětí HLSA6,5 PV 600 M Hakel /16362/

Detailní popis svodič přepětí HLSA6,5 PV 600 M Hakel /16362/

- Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro
fotovoltaické (PV) systémy v U nebo Y zapojení. - Výhodou zapojení Y oproti U je
odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový)
proud vodičem PE. - Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a
PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše
(přehřátí) varistorů a jsou schopny přerušit DC proud. - Speciální konstrukce
vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. -
Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena
dostatečná vzdálenost „s“. - Jsou vhodné pro hladinu LPL III nebo IV. -
Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a
likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně
přímého úderu blesku do PV systému) nebo spínacích procesech. - Označení M
specifikuje konstrukční provedení s výměnným modulem. - Označení S specifikuje
provedení s dálkovou signalizací. Impulzní výbojový proud pro zkoušku třídy I
(10/350) Iimp 6,5 kA Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 T1,
T2 Vhodné pro síť DC Typ PV systému Neuzemněný Typ zapojení SPD Y Nejvyšší
trvalé provozní napětí (+/-) UCPV 600 V DC Nejvyšší trvalé provozní napětí
(±/PE) UCPV 600 V DC Max. napětí PV generátoru UOCSTC ≤ UCPV / 1,2 UOCSTC 500 V
Zkratová odolnost ISCPV 10 kA Náboj Q 3,25 As Specifická energie pro zkoušku
třídy I W/R 10,56 kJ/Ω Celkový výbojový proud (10/350) ±->PE ITotal 12,5 kA
Celkový výbojový proud (8/20) ±->PE ITotal 40 kA Maximální výbojový proud
(8/20) Imax 40 kA Jmenovitý výbojový proud pro zkoušku třídy II (8/20) In 20 kA
Napěťová ochranná hladina při In (+/-) Up < 2,5 kV Napěťová ochranná hladina
při In (±/PE) Up < 2,1 kV Doba odezvy (+/-) tA < 25 ns Doba odezvy (±/PE)
tA < 100 ns Materiál pouzdra Polyamid PA6, UL94 V-0 Stupeň ochrany krytu IP20
Pracovní teplota ϑ - 40 ÷ 70 °C Vlhkostní rozsah RH 5 ÷ 95 % Minimální průřez
připojovacích měděných vodičů dle ČSN CLC/TS 50539-12 (neplatí pro „V“ zapojení)
pro T1 S 6 mm² (L+, L-) 16 mm² (PE) Minimální průřez připojovacích měděných
vodičů dle ČSN CLC/TS 50539-12 (neplatí pro „V“ zapojení) pro T2 S 2,5 mm² (L+,
L-) 6 mm² (PE) Rozsah upnutí svorky (pevný vodič) 2,5 ÷ 35 mm2 Rozsah upnutí
svorky (slaněný vodič) 2,5 ÷ 25 mm2 Utahovací moment 4 Způsob montáže Na lištu
DIN 35 mm Modulární šířka 3 Pracovní poloha Libovolná Prostředí umístění výrobku
Vnitřní Poruchový režim SPD OCFM Místní signalizace Optická Význam místní
signalizace OK – zelený terč PORUCHA – červený terč Dálková signalizace Ne
Výměnné provedení Ano Katalogové číslo výměnného modulu varistoru 16 374
Katalogové číslo výměnného modulu bleskojistky 30 068 Životnost > 100 000
h
