rozvaděč elektroměrový NR111/NKD7D/125/MTP125/5 5VA 0,5S v pilíři; atyp

Detailní popis rozvaděč elektroměrový NR111/NKD7D/125/MTP125/5 5VA 0,5S v pilíři; atyp

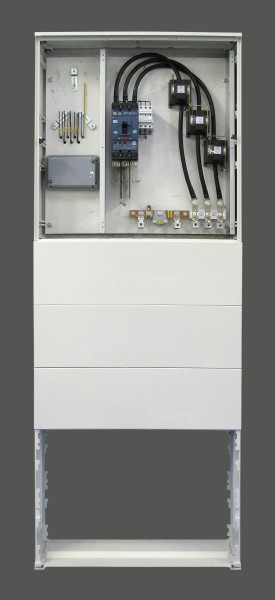

Elektroměrová skříň pro nepřímé měření, konstrukční provedení K (kompaktní pilíř)

Základní všeobecné parametry:

Jmenovité napětí: 230 / 400 V
Jmenovitá frekvence: 50 Hz
Jmenovitý proud: 400 A
Vypínací schopnost: 20 kA
Stupeň krytí: IP 44 / IP 20
Konstrukční provedení: K - v pilíři
Ochrana neživých částí: automatickým odpojením od zdroje
Odolnost proti hoření: HB 40,V0 (kategorie B)
Přívodní vedení: kabelové Cu – Al max. 240 mm2
Uzávěr dveří: závěr č. 7 dle PNE

Přístrojová výzbroj:
- Hl.j.
- 3xMTP
- zkušební svorkovnice
- jistící prvek
- můstek PEN

Použití:
Plastové elektroměrové skříně pro nepřímé měření jsou určeny převážně pro výrobní objekty,
které již nesplňují požadavky pro měření přímé.

Technický popis:
Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC – prepreg materiálu,
který je odolný proti povětrnostním vlivům, vodě a UV zářením. Materiál nepodléhá korozi,
zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Barva materiálu skříní
je šedá RAL 7035. Jiný barevný odstín je možný pouze při odběru většího množství skříní
po dohodě s obchodním oddělením. Na požádání je možno vyrobit skříň s atypickou náplní -
nutno upřesnit technické parametry.

Přípojnice jsou měděné poniklované, spojovací materiál je pozinkován.
