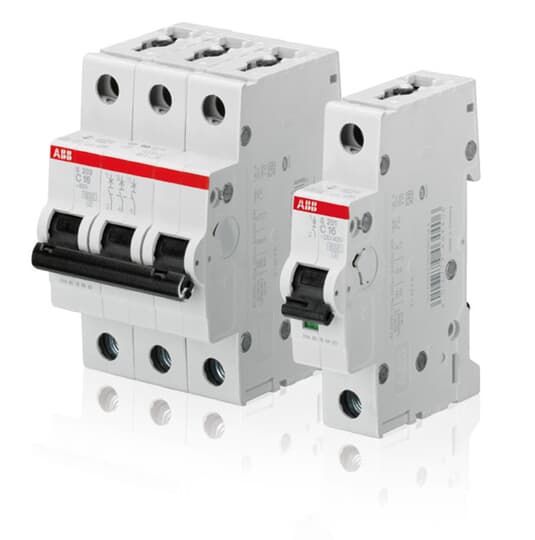

jistič SZ201 1 fázový 20A B/2CDS251025R0205/***

Detailní popis jistič SZ201 1 fázový 20A B/2CDS251025R0205/***

Technické údaje

Počet pólů:
1

Počet chráněných pólů:
1

Vypínací charakteristika:
B

Jmenovitý proud (In):
20 A

Jmenovité provozní napětí:
acc. to IEC 60898-1 230 / 400 V AC

Jmenovité izolační napětí (Ui):
acc. to IEC/EN 60664-1 440 V
Phase to Phase 440 V

Provozní napětí:
Maximum (Incl. Tolerance) 253 / 440 V AC
Minimum 12 V AC

Jmenovitá frekvence (f):
50 Hz
60 Hz

Třída omezení energie:
3

Kategorie přepětí:
III

Stupeň znečištění:
2

Jmenovité impulzní výdržné napětí (Uimp):
4 kV
(6.2 kV @ sea level)
(5.0 kV @ 2000 m)

Dielektrické zkušební napětí:
50 / 60 Hz, 1 min: 2 kV

Materiál pouzdra:
Insulation Group I, RAL 7035

Typ ovládače:
Toggle

Materiál ovládače:
Insulation Group II, Black, Sealable

Značení ovládače:
I / O

Indikace polohy kontaktu:
ON / OFF

Krytí:
IP20

Poznámky:
IP40 in enclosure with cover

Elektrická trvanlivost:
20000 AC cycle

Mechanická trvanlivost (Nendu):
20000 cycle

Typ svorky:
Screw Terminals

Typ šroubové svorky:
Failsafe Bi-directional Cylinder-lift Terminal

Připojovací schopnost:
Busbar 10 / 10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flexible 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²

Utahovací moment:
2.8 N·m

Doporučený šroubovák:
Pozidriv 2

Montáž na lištu DIN:
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715

Montážní poloha:
Any

Instalační hloubka (t2):
69 mm

Velikost instalace:
acc. to DIN 43880 1

Připojení napájecího zdroje:
Arbitrary

Vhodné pro izolaci:
Yes

Údaje vnějšího prostředí

Teplota okolního vzduchu:
Operation -25 ... +55 °C
Storage -40 ... +70 °C

Referencní teplota okolního vzduchu:
30 °C

Odolnost vůči rázu podle IEC 60068-2-27:
25g / 2 shocks / 13 ms

Odolnost vůči vibracím podle IEC 60068-2-6:
5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In

Environmentální podmínky:
28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %

Stav RoHS:
Following EU Directive 2011/65/EU

Rozměry

Čistá šířka výrobku:
17.5 mm

Čistá hloubka výrobku:
69 mm

Čistá výška výrobku:
85 mm

Čistá hmotnost výrobku:
0.115 kg
